System nagłośnieniowy Biamp w UNITY EYE – architektura audio w prestiżowym skybarze i restauracji
W codziennej pracy nad realizacjami audio-wideo coraz częściej zauważamy, że przestrzenie komercyjne premium wymagają technologii, która idealnie współgra z architekturą, nie dominując nad nią wizualnie. W krakowskim kompleksie Unity Centre, na 25. i 26. piętrze wieżowca Unity Tower, powstał unikalny koncept gastronomiczno-rozrywkowy – UNITY EYE. Prestiżowa lokalizacja łącząca restaurację, skybar oraz taras widokowy wymagała wdrożenia bezkompromisowego systemu nagłośnienia, który potrafi płynnie przełączać się między trybem precyzyjnej muzyki tła (background music) a imprezami z DJ-em oraz koncertów na żywo.
Architektura rozproszona. Skalowalność bez strat jakości
Projektowanie systemów audio dla obiektów wielopoziomowych o zróżnicowanej architekturze wymaga podejścia, które eliminuje ograniczenia odległościowe i okablowania strukturalnego. W UNITY EYE kluczem do sukcesu stało się optymalne połączenie elastyczności technologii 100V oraz Ohmowej.
Współczesna technologia 100 V w wykonaniu premium całkowicie redefiniuje dawne standardy. Różnice w liniowości pasma i dynamice między systemami stałonapięciowymi a niskoimpedancyjnymi zostały zniwelowane, przy jednoczesnym zachowaniu ogromnych zalet instalacyjnych: prostszego prowadzenia tras kablowych, redukcji kosztów wdrożenia oraz łatwego tworzenia niezależnych stref.
Dzięki temu strefy o mniejszych wymaganiach akustycznych takich jak strefa restauracji czy toalety zostały wykonane w technologii 100V. Natomiast strefa baru oraz Vip w całości są wykonane w technologii Ohmowej.
Dla zachowania pełnej integracji estetycznej i optymalizacji budżetu TCO (Total Cost of Ownership), system opiera się na inteligentnym podziale obciążeń. Centralna szafa techniczna RACK zlokalizowana na 26. piętrze zarządza dystrybucją sygnałów do poszczególnych stref:
Skybar (26. piętro):

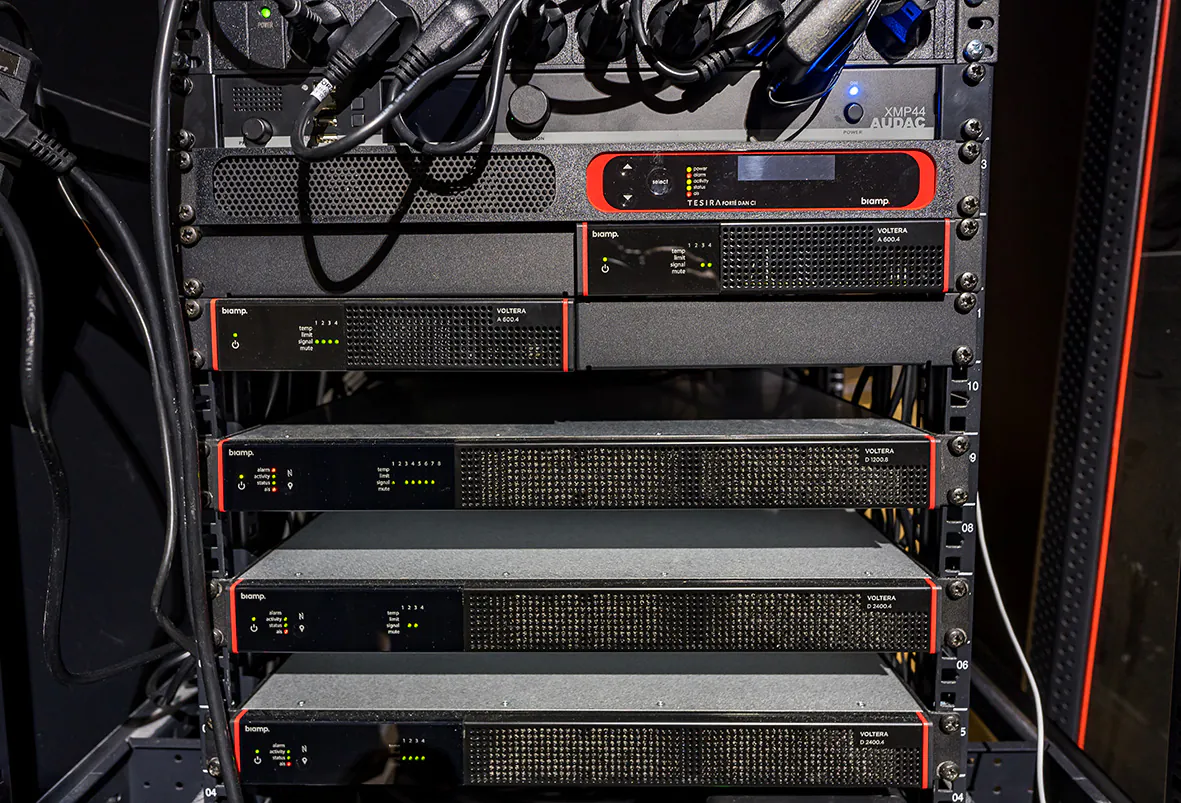

Strefa o najwyższych wymaganiach dynamicznych, zasilana przez wysokowydajne, czterokanałowe wzmacniacze mocy Biamp VOLTERA D 2400.4 oraz model ośmiokanałowy Biamp VOLTERA D 1200.8.
Restauracja i strefa VIP (25. piętro):
Przestrzeń oparta na dwóch wzmacniaczach czterokanałowych VOLTERA A 600.4. Architektura tych urządzeń pozwala na asymetryczny przydział mocy (asymmetric power sharing), co oznacza, że jeden wzmacniacz może jednocześnie napędzać prądożerny subwoofer sufitowy oraz linię cichych głośników w toaletach.
Recepcja (parter):
Odseparowana strefa wejściowa, obsłużona lokalnym dwukanałowym wzmacniaczem Biamp VOLTERA A 300.2. ze względu na odległość ponad dwudziestu pięter od głównej szafy serwerowej.
Wykorzystanie funkcji asymetrycznego dzielenia mocy we wzmacniaczach pozwala inwestorowi uniknąć przewymiarowania floty urządzeń. Jeden fizyczny moduł wzmacniacza efektywnie obsługuje skrajnie różne przetworniki, co bezpośrednio przekłada się na mniejszą przestrzeń w szafie RACK i niższy pobór energii.
Integracja audio przez sieć: Standard Dante i cyfrowe zarządzanie DSP
Tradycyjne połączenia analogowe na tak dużych dystansach generowałyby ryzyko powstawania zakłóceń elektromagnetycznych oraz pętli masy. Z tego powodu cała struktura sygnałowa UNITY EYE została oparta na standardzie cyfrowym – dźwięk sieciowy (Dante/AES67).
Sercem całego ekosystemu jest cyfrowy procesor audio (DSP) TesiraFORTÉ DAN CI. Urządzenie to przetwarza 32 kanały wejściowe i 32 kanały wyjściowe w sieci Dante, realizując zaawansowane algorytmy korekcji akustycznej pomieszczeń, kompresji oraz equalizacji wieloparametrowej. Sieciowy przesył audio gwarantuje, że sygnał z dowolnego źródła – czy to odtwarzacza strumieniowego, konsoli DJ-a, czy miksera zespołu koncertowego – może być bezstratnie przekierowany do dowolnej strefy w budynku.
[Główna Szafa RACK (26p)] –> Światłowód (Protokół Dante) –> [Mediakonwerter (Parter)] –> [Wzmacniacz VOLTERA] –> Recepcja
Do spięcia recepcji na parterze z serwerownią na najwyższym piętrze wykorzystano istniejący szkielet światłowodowy budynku. Mediakonwerter zainstalowany w recepcji zamienia sygnał optyczny na standard Dante, dostarczając czysty, cyfrowy sygnał wprost do wzmacniacza VOLTERA. Pozwala to na globalne zarządzanie treścią muzyczną z jednego punktu administracyjnego przy jednoczesnym zachowaniu lokalnej kontroli za pomocą naściennych kontrolerów Crestron.

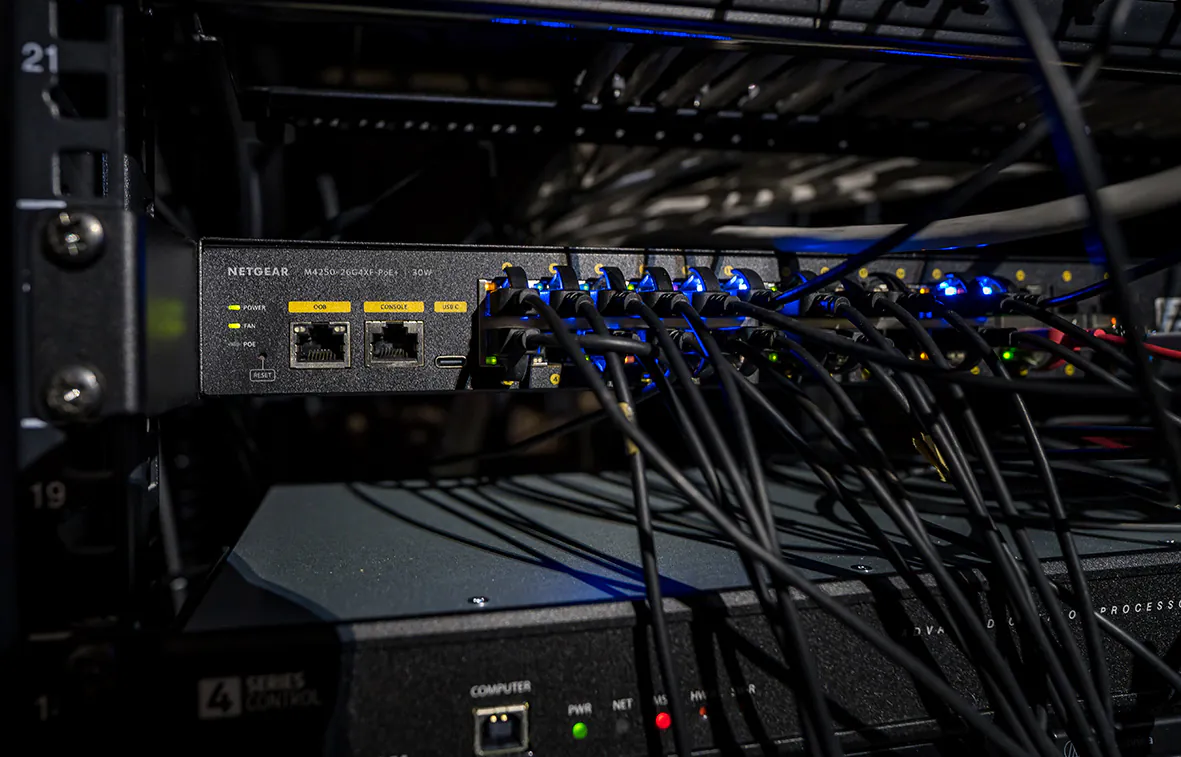

Wszystkie strumienie audio spotykają się w dedykowanych przełącznikach sieciowych Netgear M4250-26G4F-PoE+. Są to switche prekonfigurowane pod kątem obsługi AV-over-IP, co gwarantuje bezbłędny routing pakietów multicastowych, stabilność zegara PTP (Precision Time Protocol) oraz odpowiedni priorytet QoS dla danych audio i wideo, eliminując ryzyko jakichkolwiek mikroprzerw w odtwarzaniu dźwięku.
Akustyka i spójność brzmienia: Od muzyki tła do imprez z DJ-em
W obiektach, gdzie design odgrywa kluczową rolę, wyzwaniem są wielkopowierzchniowe przeszklenia. Szkło z natury silnie odbija wysokie i średnie częstotliwości, co może drastycznie obniżać zrozumiałość mowy (wskaźnik STI) oraz powodować chaos akustyczny przy wyższych poziomach głośności. W UNITY EYE odpowiednie zaaranżowanie wnętrza miękkimi materiałami pochłaniającymi pozwoliło okiełznać czas pogłosu jeszcze przed montażem urządzeń.
Kolejnym krokiem było zapewnienie idealnie spójnego podpisu brzmieniowego (timbre matching) w miejscach, gdzie architektura sufitu wymusiła zastosowanie skrajnie różnych typów głośników. Inżynierowie Lobos Link osiągnęli to, dobierając przetworniki z linii Biamp Desono, które dzielą tę samą charakterystykę akustyczną:

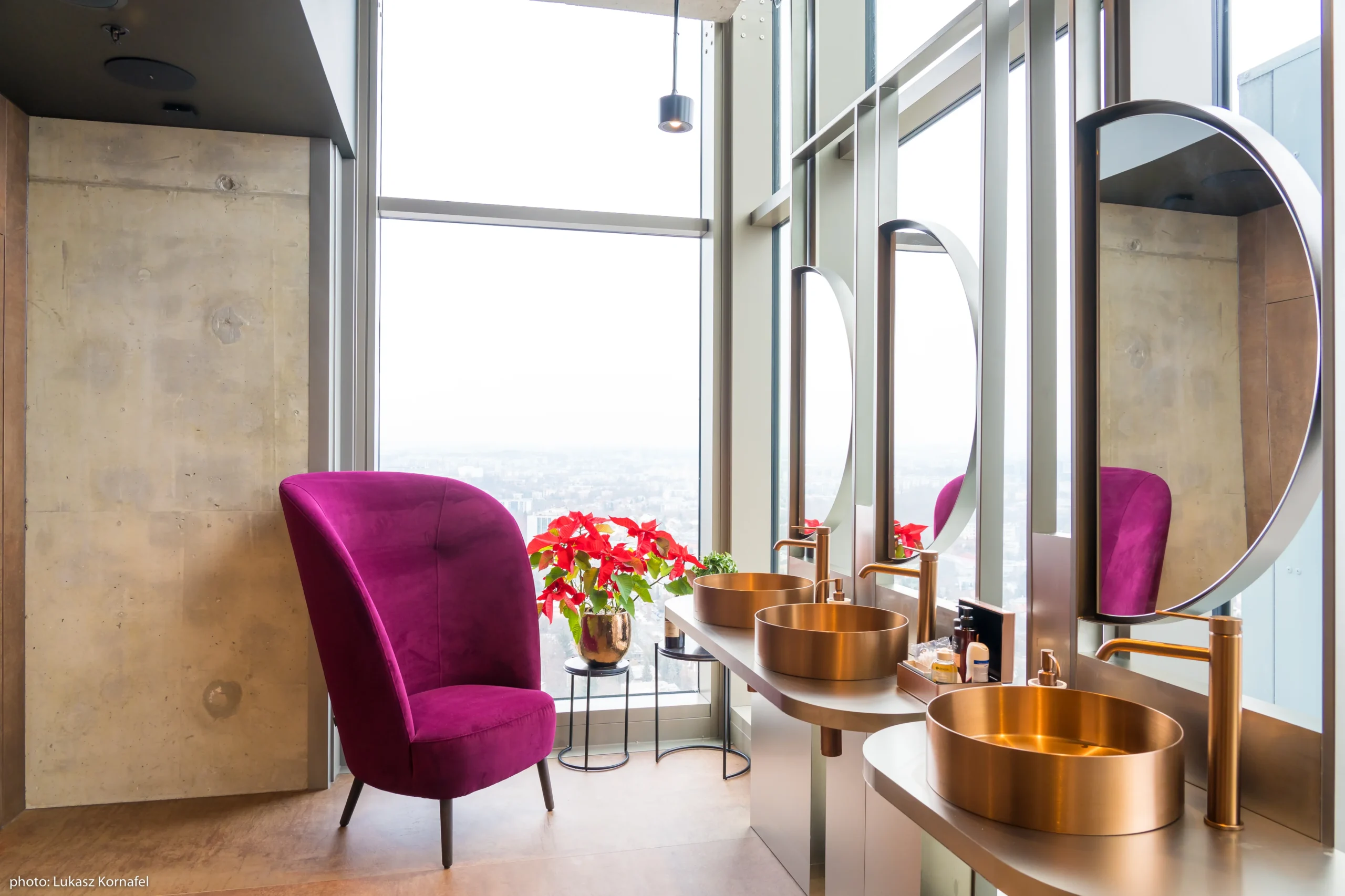

Strefy z sufitami podwieszanymi: Zastosowano dwudrożne głośniki sufitowe Biamp Desono CM60DTD (w recepcji i toaletach) oraz model DX-IC6 w skybarze, posiadające zintegrowane puszki tylne (back-cans), które ograniczają niekontrolowaną propagację dźwięku w przestrzeń międzystropową.

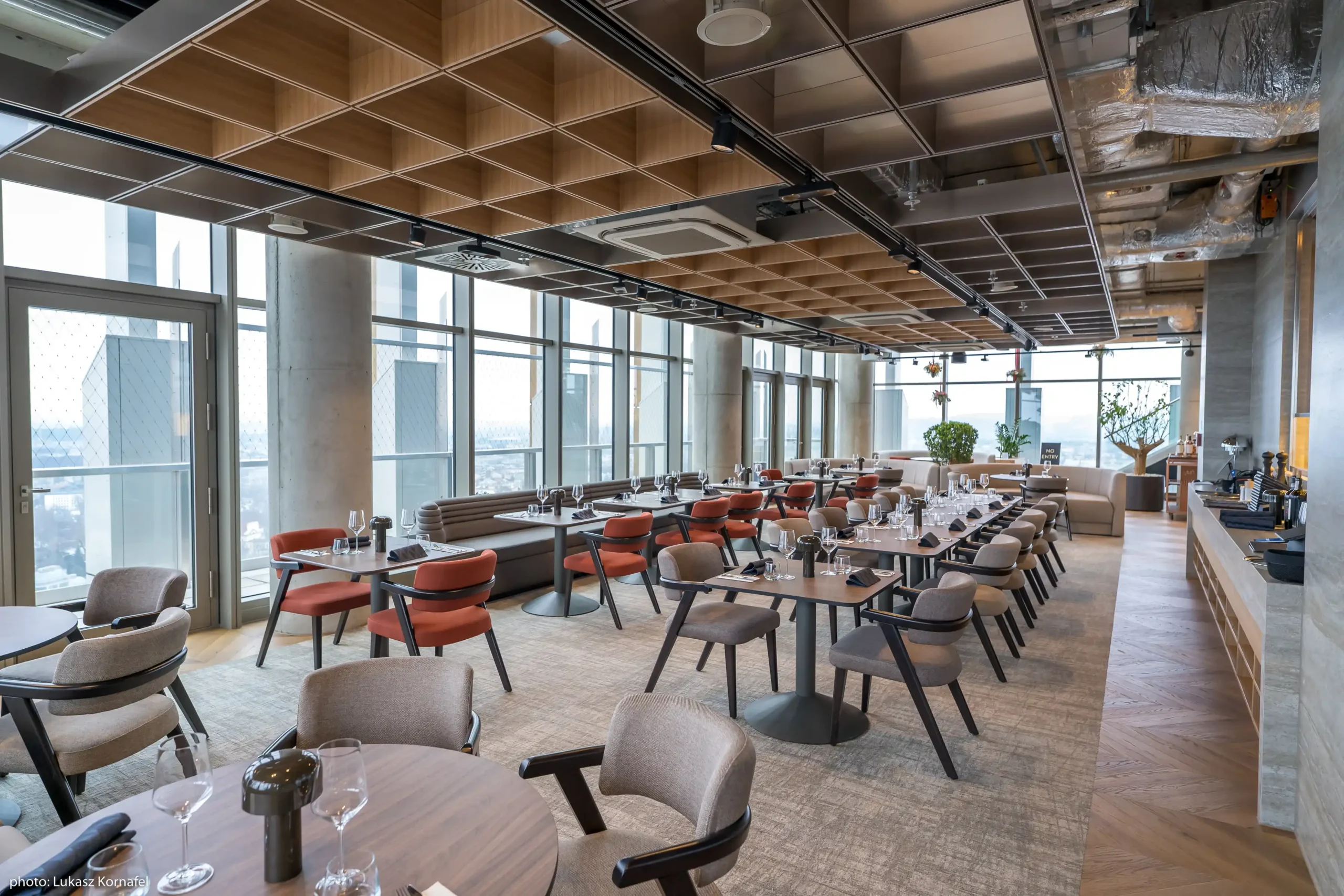

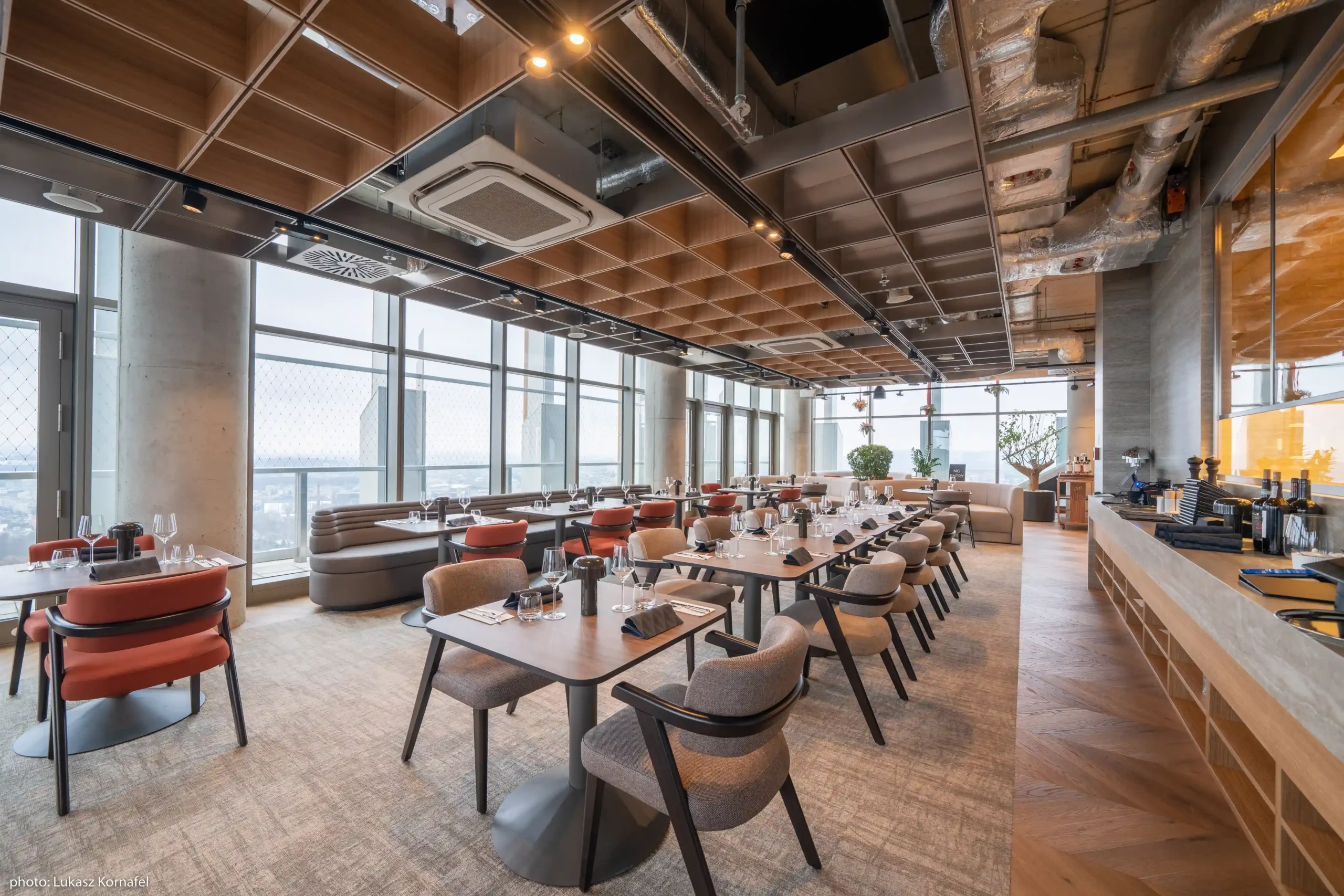

Strefy z otwartym stropem: W restauracji i skybarze idealnie sprawdziły się czarne głośniki zwieszane Biamp Desono DP6. Ich szeroki kąt propagacji (stożek 130°) pozwolił na równomierne pokrycie powierzchni dźwiękiem (uniform SPL) przy relatywnie niewielkiej liczbie punktów emisyjnych.

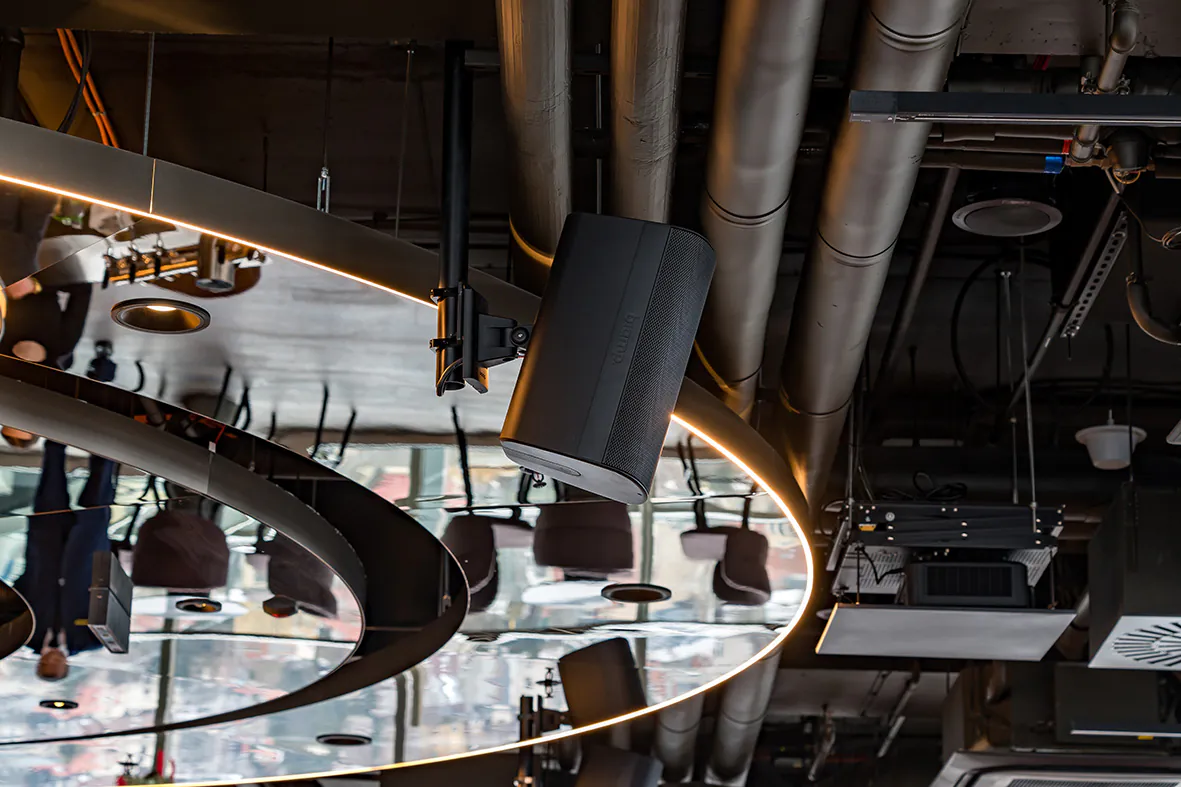

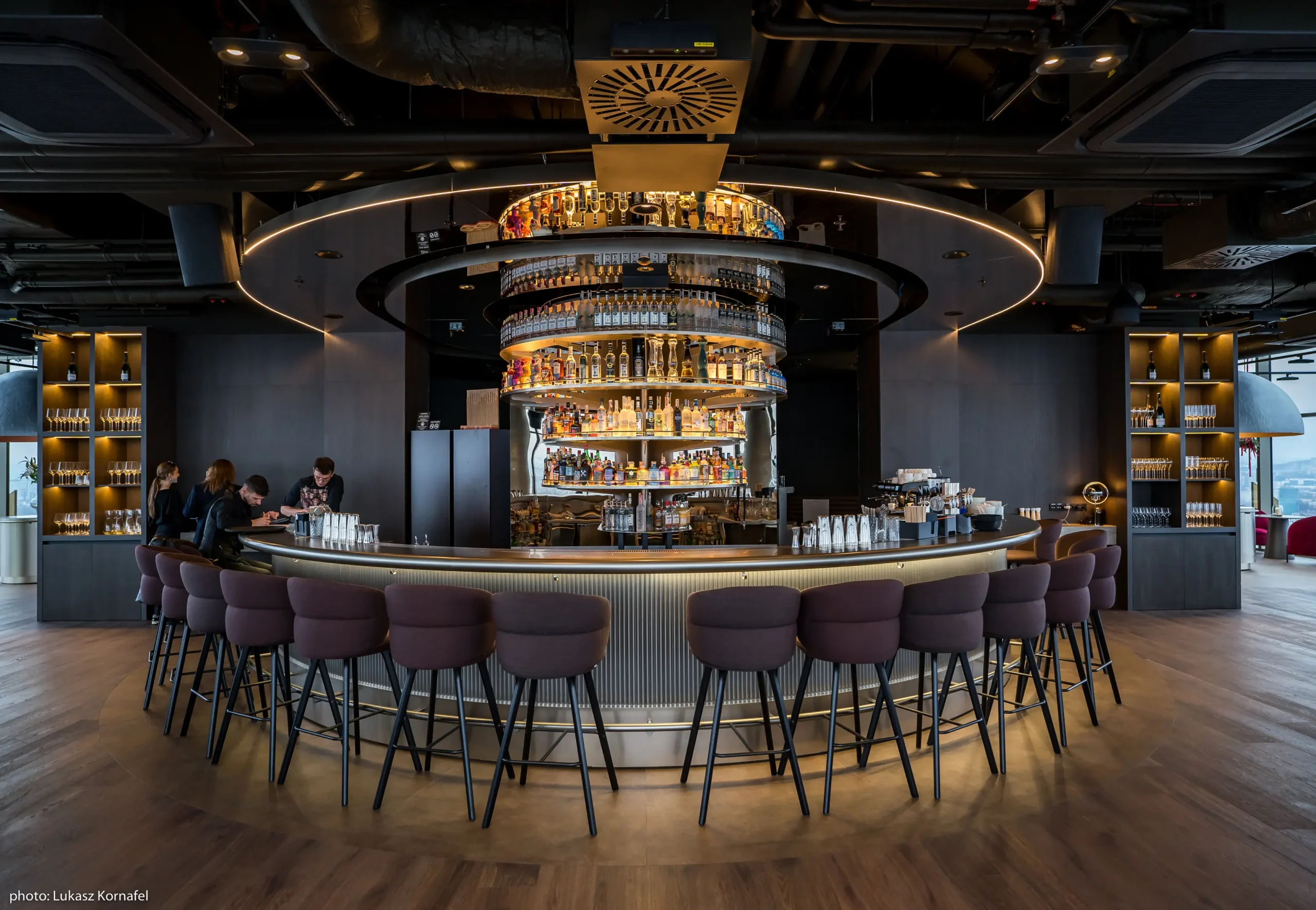

Nagłośnienie strefowe i VIP: Wykorzystano ultrakompaktowe głośniki naścienne Desono EX-S6 oraz mocniejsze, wysoce efektywne Biamp Desono EX-S8-UB, stanowiące filar strefy klubowej w skybarze.

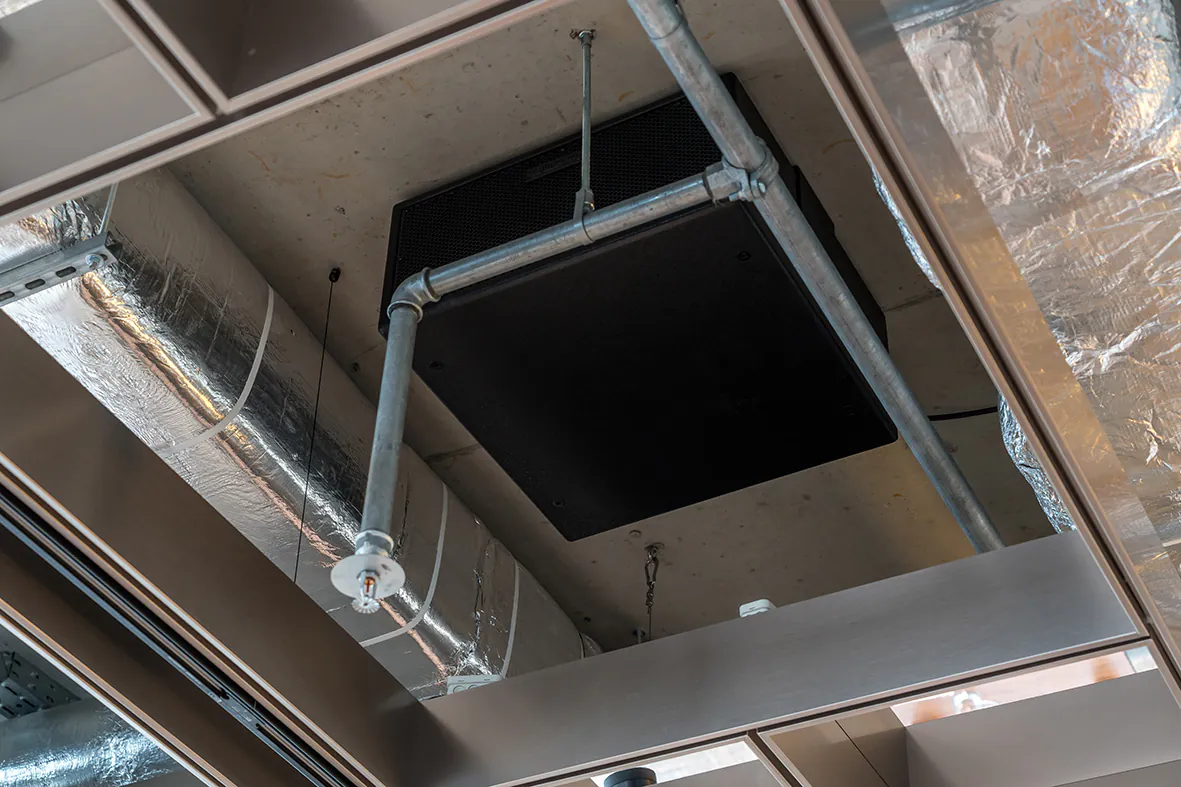

Aparaty szerokopasmowe zostały wsparte w najniższym paśmie przez subwoofery. Pod stropem restauracji ukryto kompaktowy dwa moduły Biamp Community VLF208LV, natomiast sekcję taneczną skybaru napędza potężny, dwuprzetwornikowy subwoofer IS6-212W (2×12″), generujący odpowiednie ciśnienie akustyczne dla setów DJ-skich, zachowując przy tym pełną kontrolę nad pasmem.
Centralne sterowanie i automatyzacja: Ekosystem Crestron
Zarządzanie tak rozbudowaną instalacją wielostrefową nie może obciążać personelu lokalu skomplikowaną procedurą techniczną. Codzienna obsługa musi być intuicyjna i sprowadzona do wyboru gotowych scenariuszy.

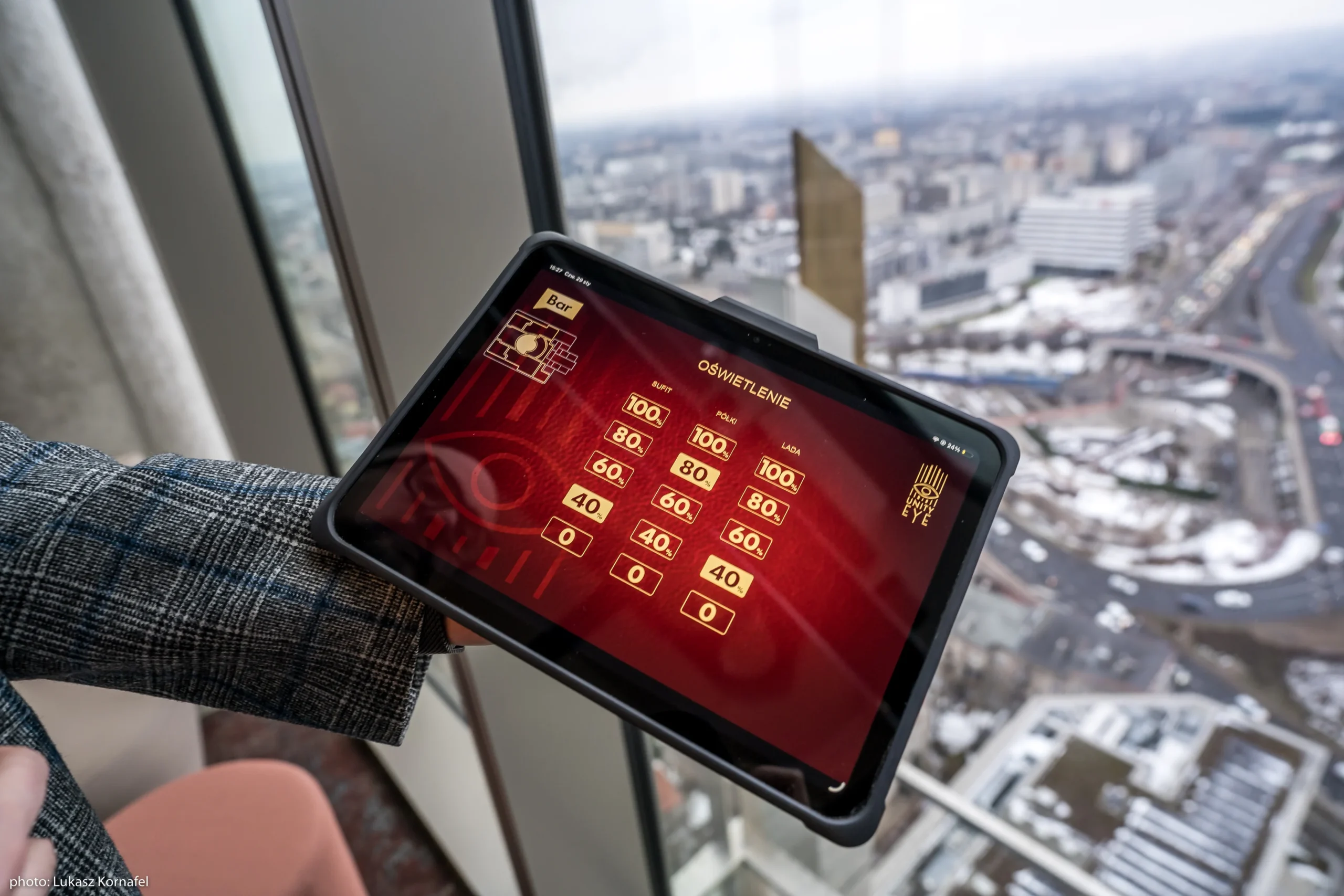

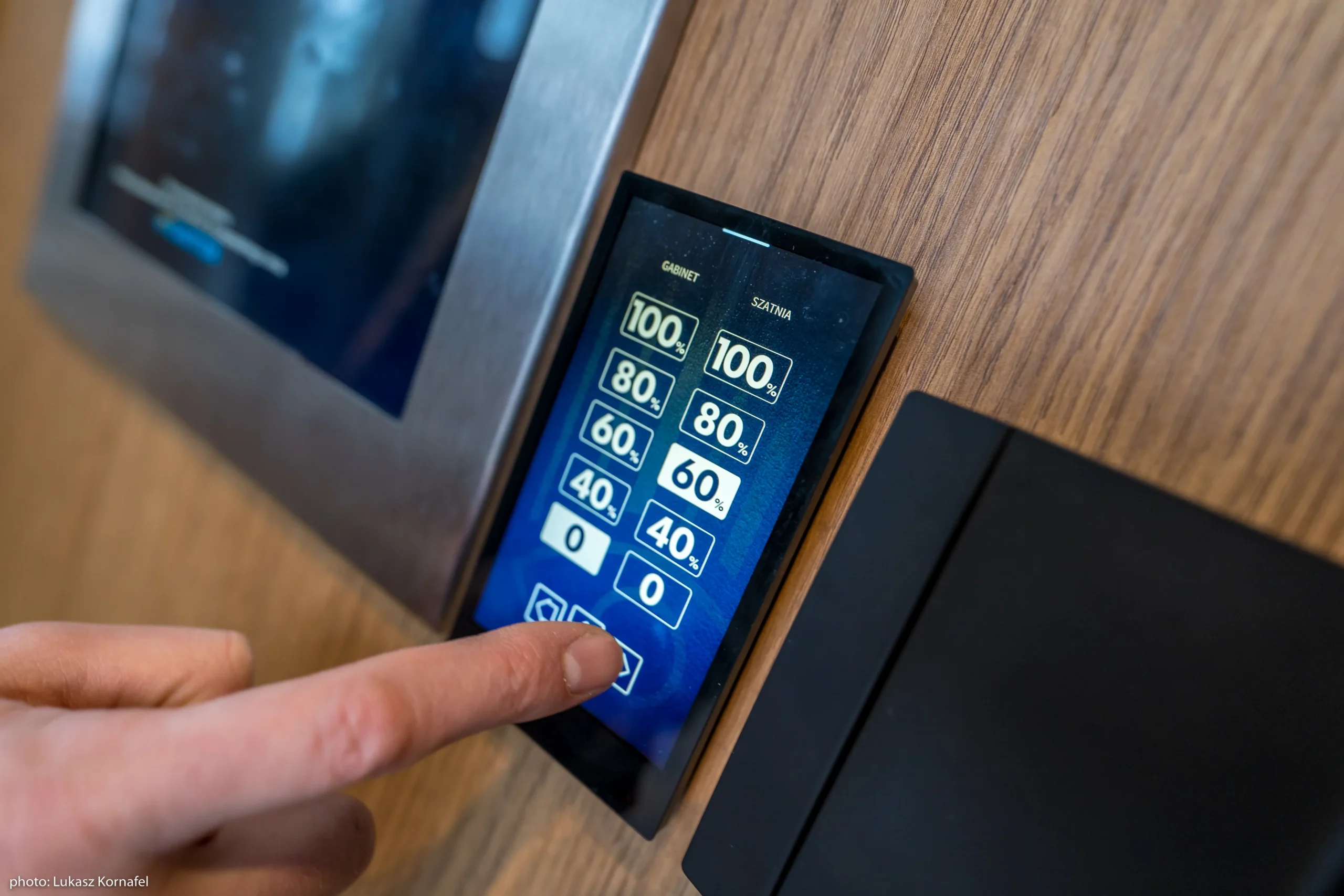

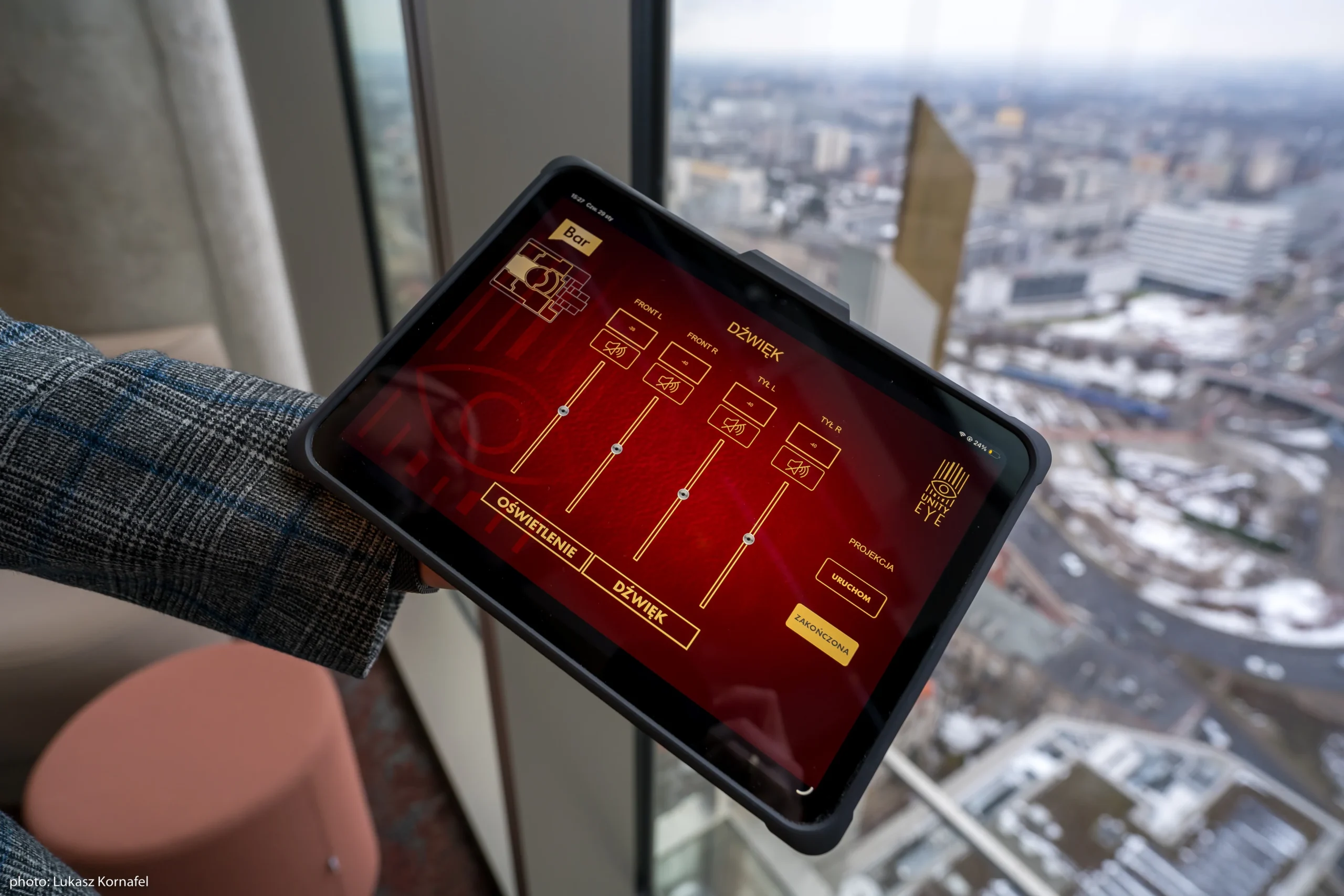

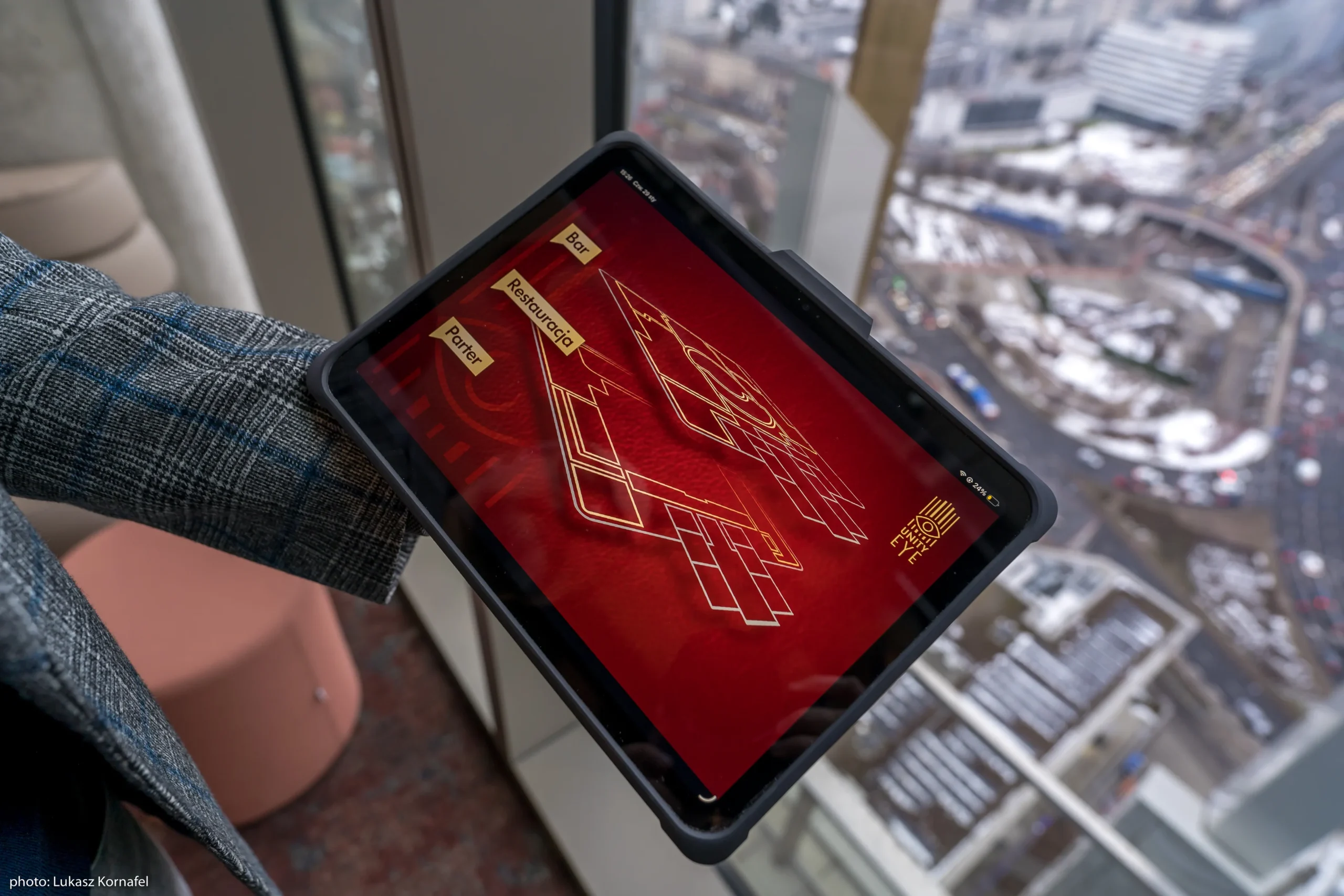

Zaawansowaną automatyzację obiektu powierzono procesorowi sterującemu Crestron CP4. Integrator stworzył dedykowany, przejrzysty interfejs na iPada oraz ścienne panele dotykowe Crestron TSW-570P-B-S. Z poziomu jednego ekranu manager obiektu steruje kluczowymi parametrami:
- Wybiórczą regulacją głośności i wyborem źródła audio dla każdej z wydzielonych stref,
- Poziomem natężenia oświetlenia architektonicznego za pośrednictwem magistrali i modułów DIN-DALI-2 oraz DIN-8SW8-I,
- Zasilaniem i automatycznym startem kuli dyskotekowej w skybarze.
Specyfikacja techniczna integracji multimedialnej

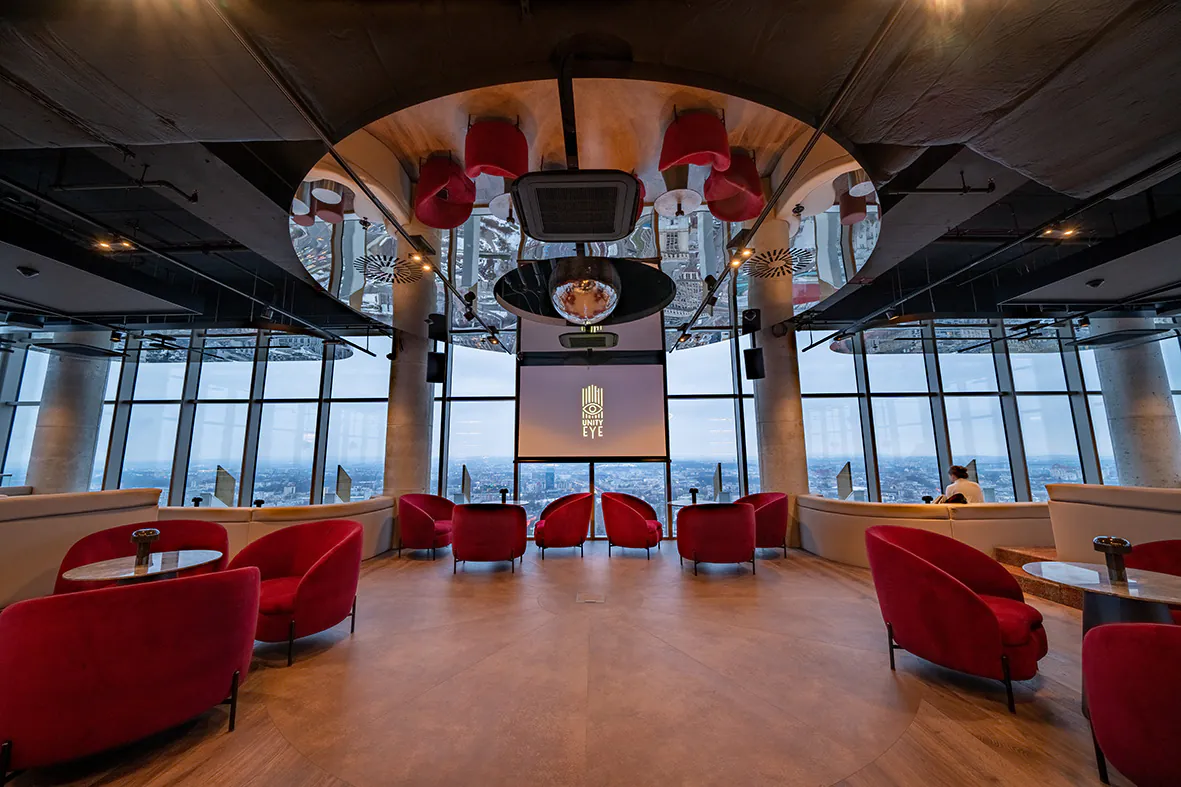

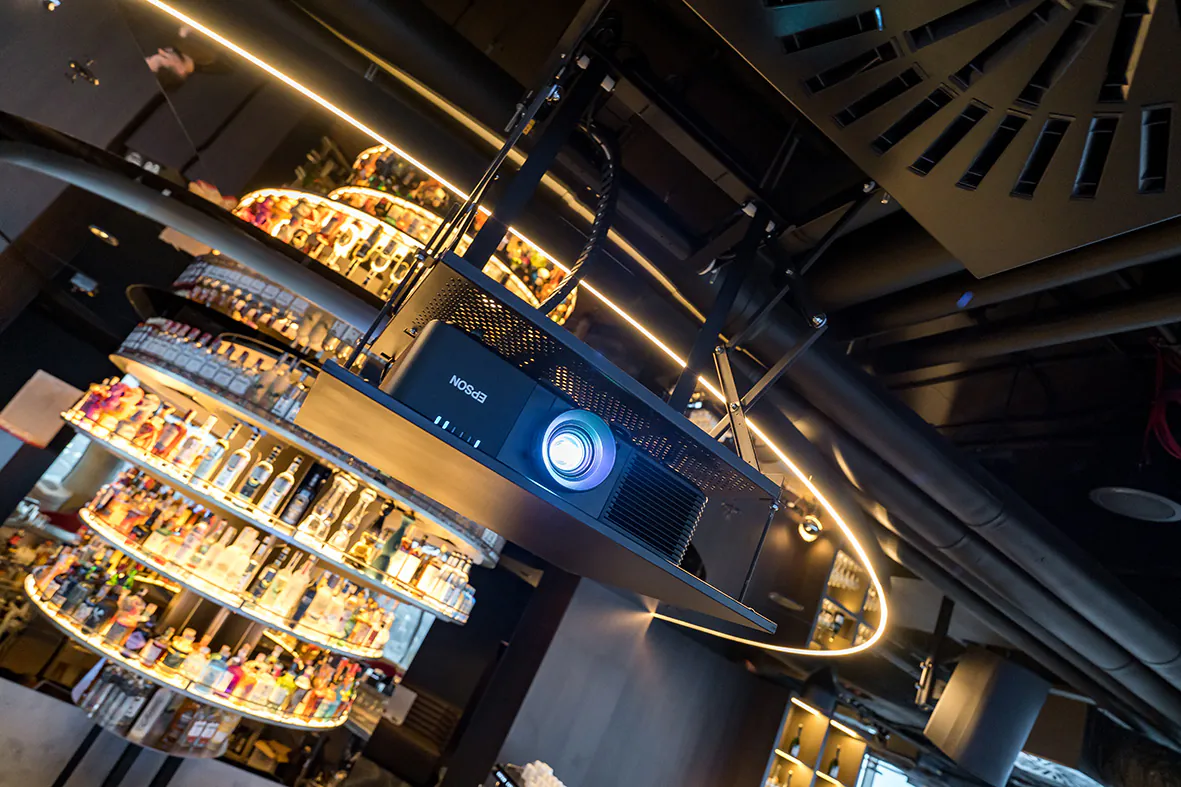

Gdy skybar zmienia funkcję na przestrzeń konferencyjną lub event biznesowy, system automatycznie integruje warstwę wideo. Laserowy projektor Epson EB-L735U zamontowano na dyskretnej, czarnej windzie Suprema LIFT-SU500, a obraz wyświetlany jest na elektrycznym ekranie Adeo Rugby PRO.

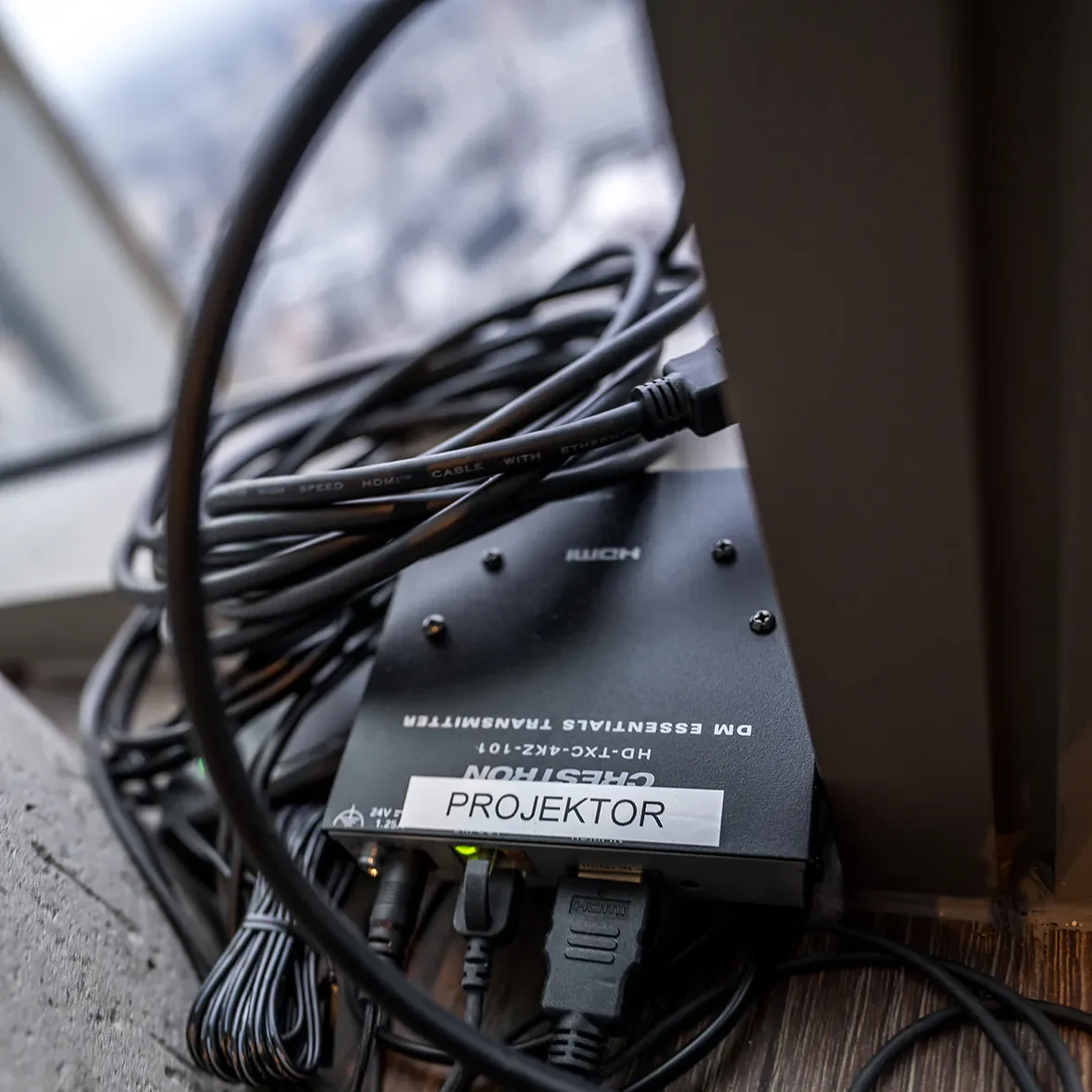

Sygnał wideo wysokiej rozdzielczości przesyłany jest z poziomu podłogi za pomocą nadajnika Crestron HD-TX-4KZ-101 (standard HDBaseT). Kluczową zaletą tego rozwiązania jest automatyczny de-embedding: sygnał wideo trafia bezpośrednio do projektora, natomiast ścieżka audio zostaje cyfrowo wyodrębniona i wstrzyknięta do sieci Dante, skąd procesor DSP Tesira dystrybuuje ją na nagłośnienie ogólne. Całość uzupełnia bezprzewodowy system mikrofonowy Audio-Technica , zapewniając pełną gotowość do obsługi najbardziej wymagających prezentacji korporacyjnych.
Bezpieczeństwo instalacji i compliance: Kryteria formalne
Realizacja systemów AV w nowoczesnych biurowcach klasy A nakłada na integratora bezwzględny obowiązek przestrzegania restrykcyjnych norm budowlanych i przepisów przeciwpożarowych. Prace w Unity Tower wymagały dostarczenia pełnej dokumentacji potwierdzającej trudnopalność wszystkich użytych komponentów, w tym przewodów głośnikowych i sygnałowych (zgodność z normami CPR i odpowiednią klasą palności Euroclass).
Dodatkowo, z uwagi na bezpośrednie sąsiedztwo funkcjonujących w wieżowcu biur, montaż tras kablowych i uchwytów głośnikowych musiał odbywać się przy restrykcyjnej kontroli poziomu hałasu. Tradycyjne wiertarki udarowe zostały zastąpione niskoszumowymi elektronarzędziami gazowymi i akumulatorowymi do wstrzeliwania kołków w żelbetowy strop, co pozwoliło na prowadzenie prac bez zakłócania komfortu innych najemców budynku.
Wdrożona przez Lobos Link architektura audio-wideo w UNITY EYE udowadnia, że zaawansowana technologia ukryta pod płaszczem najwyższej klasy designu gwarantuje stabilność operacyjną, pełną elastyczność biznesową lokalu oraz najwyższą jakość doświadczeń akustycznych, dopasowaną do każdej pory dnia i nocy.
